一、引言

1.1、研究背景及意義

在萬物互聯時代，嵌入式系統廣泛存在于智能家居、工業控制、醫療設備等關鍵領域。然而，隨著系統復雜性的提升，內存安全問題（如緩沖區溢出、懸垂指針、越界訪問）已成為嵌入式設備面臨的主要威脅之一。

內存安全問題不僅影響系統的正常運行，還可能導致數據泄露、系統崩潰等嚴重后果。例如，2014年的Heartbleed漏洞就是因?yàn)閮?nèi)存管理不當導致的，影響了全球數百萬臺服務器的安全。此外，嵌入式系統通常資源有限，處理能力和內存空間相對不足，這使得傳統的內存保護機制在嵌入式環境中難以有效實施。因此，探索適合嵌入式系統的內存安全解決方案顯得尤為迫切。

傳統的軟件防護方案（如ASLR、DEP）和編譯時檢查存在性能開銷高、覆蓋率不足等問題。CHERI（Capability Hardware Enhanced RISC Instructions）架構通過硬件級能力（Capability）模型，為嵌入式系統提供了一種全新的內存安全防護思路。

1.2、CHERI架構簡介

CHERI（Capability Hardware Enhanced RISC Instructions）架構是一種新興的安全架構，由英國劍橋大學和美國SRI International合作研發。CHERI架構通過引入能力指針（Capability Pointer）的概念，從硬件層面提供 fine-grained 的內存保護能力。能力指針不僅包含傳統的地址信息，還包含了訪問權限和內存邊界信息，從而有效防止緩沖區溢出、內存泄漏等常見內存安全漏洞。這種架構的設計目標是顯著提升計算機系統的安全性和可靠性，尤其適用于對安全性要求極高的嵌入式系統領域。

CHERI架構的核心思想在于通過硬件支持的能力指針，確保每個內存訪問操作都在預定義的權限和范圍內進行。這種機制從根本上杜絕了非法內存訪問的可能性，從而大大提高了系統的安全性。與傳統的內存保護機制相比，CHERI架構不僅在安全性上有顯著提升，還在性能和靈活性方面表現出色，使其成為嵌入式系統內存安全研究的理想選擇。

二、CHERI架構的核心思想

CHERI由劍橋大學和ARM等機構聯合研發，其核心理念是通過硬件擴展實現細粒度內存保護，具體包括以下特性：

l 能力（Capability）模型

每個指針不僅是內存地址，還包含訪問權限（如可讀、可寫、可執行）、邊界范圍（起始地址和長度）等元數據。

例如，一個指向數組的指針只能訪問該數組的合法區間，越界操作會被硬件直接攔截。

l 硬件強制隔離

能力元數據由硬件直接驗證，軟件無法繞過。即使存在漏洞，攻擊者也無法通過內存破壞篡改能力信息。

l 向后兼容性

CHERI支持混合模式運行，傳統代碼（無能力模型）與增強代碼可共存，降低遷移成本。

1. CHERI架構的核心：能力指針

1.1 能力指針的硬件實現

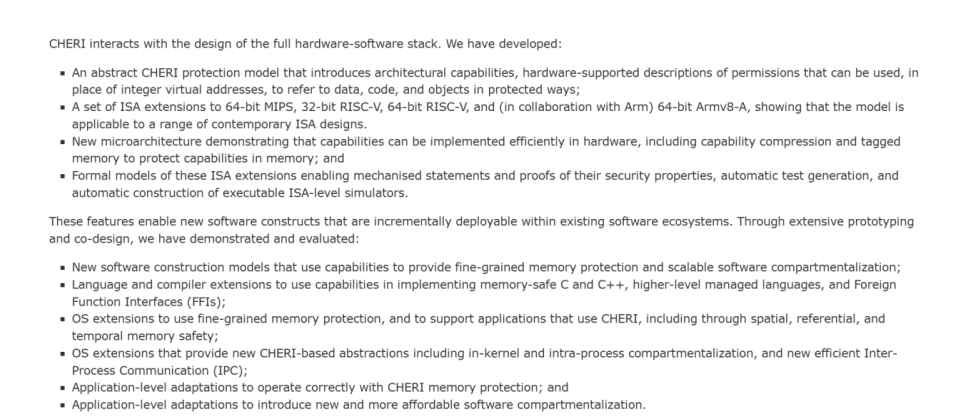

（注：示意圖示例，實際可參考CHERI官方文檔）

其實能力這個概念在計算領域并不算新鮮事物，以往已經有不少大型機系統就采取過類似的機制。

Grisenthwaite解釋道，“這些獨立的128位單元被保存在一起，同時進一步為寄存器文件和內存系統添加元數據標簽，用以將能力與數據區分開來。”這里的元數據標簽非常重要，能夠“幫助我們保證能力具備不可偽造的特性。”

這意味著元數據標簽只能由內核或其他高權限進程所設置，攻擊者只要嘗試把能力當成數據來操作并更改其屬性，都會導致該能力失去狀態。而失去狀態，也就意味著能力失效。

Grisenthwaite解釋稱，“最主要的變化，就是我們建立起一套完整的加載和存儲體系，它們會從能力寄存器中獲取自身基礎地址并檢查所生成的地址。這些地址通常可能會在能力范圍內添加一個整數偏移量。”

對能力權限的檢查會與常規內存管理檢查一同進行，任何與能力檢查相沖突的行為都將導致內存中止，其中止方式與轉譯后備緩沖器（TLB）中的內存管理故障相同。

根據Grisenthwaite的描述，Morello架構同樣支持普通的加載和存儲指令，這些指令會從傳統的通用寄存器中獲取地址。但Arm還添加了所謂默認數據能力的機制，能夠?yàn)榇祟愒L問添加邊界和權限，相當于為不具備能力感知的遺留代碼創建起相應的沙箱。

與此同時，對能力的操作自然也需要新的數據處理指令。這些新的數據處理指令包含某些規則，允許用戶在能力邊界定義的范圍之內執行地址調整。

Grisenthwaite還提到，“重要的是，一般來說無法在能力內添加邊界。這些指令允許大家減少能力的邊界或權限，通過原始對象創建子對象。但用戶無法在能力不提供相應權限的前提下，擴大權限邊界。”

該項目的目標之一就是調整程序計數器，將其轉化為程序計數器能力，從而建立一組與之相關的邊界。直接分支可以在邊界之內實現分支，而間接分支則可以改變能力邊界，從而在不同代碼塊之間實現調用。

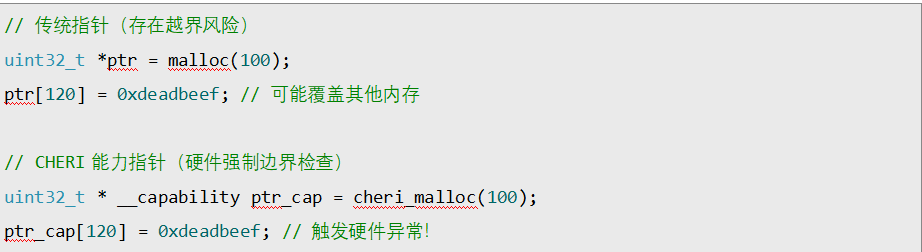

能力指針與傳統指針的對比：

注：關鍵差異：能力指針在硬件層面存儲了內存范圍（Base+Length）、權限（R/W/X）和標簽（Tag），任何越界訪問直接由硬件攔截。

2. 內存安全挑戰的硬件級解決方案

2.1 緩沖區溢出防護

傳統系統：攻擊者通過溢出覆蓋返回地址

CHERI系統：能力指針的邊界限制使溢出訪問觸發硬件異常

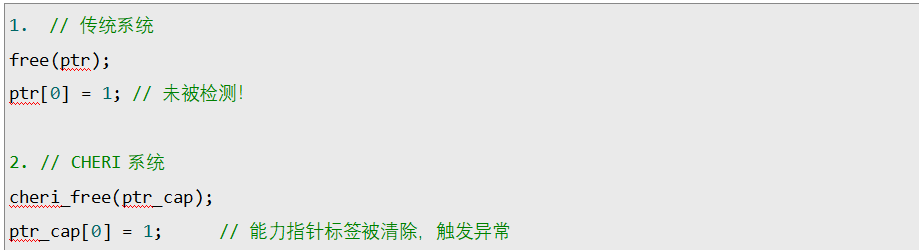

2.2 使用釋放后內存（Use-After-Free）

注：防護機制，內存釋放時硬件自動清除能力指針的標簽（Tag），使后續訪問失效。

3. 嵌入式系統的CHERI適配實踐

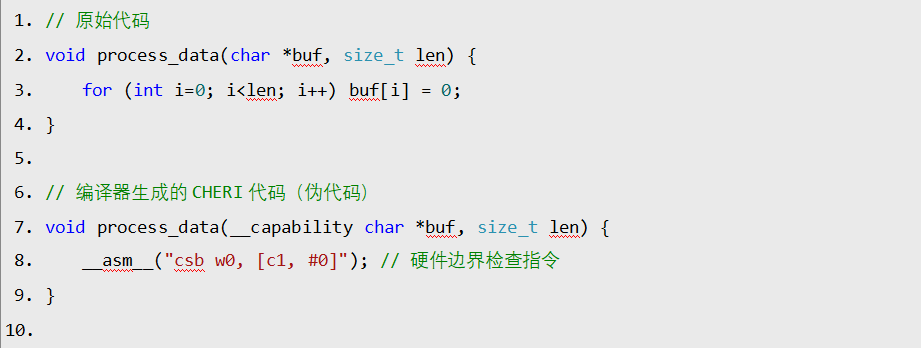

3.1 安全編譯器的代碼轉換

編譯器（如Clang-CHERI）將源碼中的指針自動升級為能力指針：

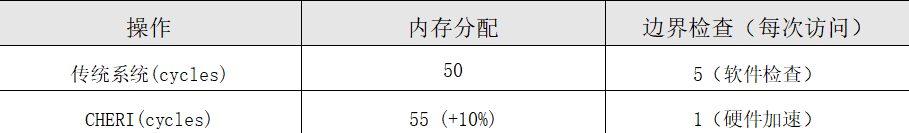

3.2 實時性保障：硬件加速檢查

4. 應用案例：工業控制系統的CHERI改造

4.1 系統架構圖

安全隔離：不同功能模塊（通信/控制/日志）使用獨立能力域

攻擊攔截：惡意代碼嘗試跨模塊訪問時觸發硬件隔離

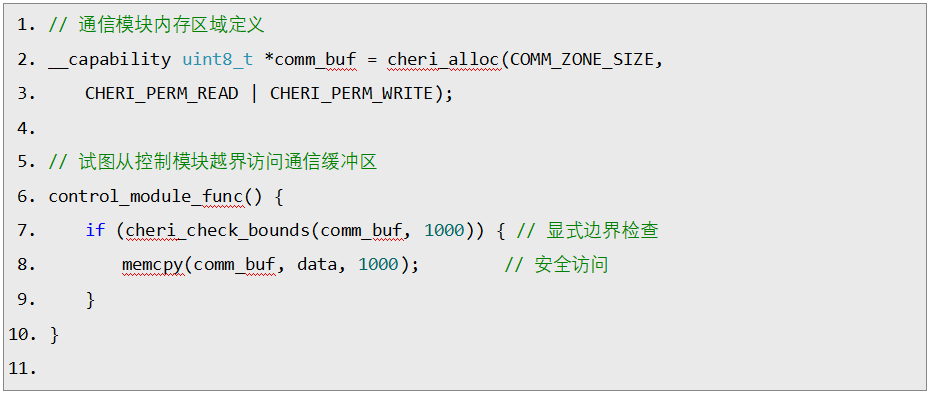

4.2 關鍵代碼片段

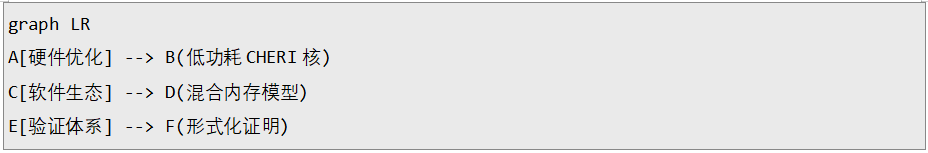

5. 未來研究方向（技術路線圖）

關鍵技術節點：2025年實現物聯網級CHERI-Micro控制器.

結語

CHERI架構為嵌入式系統提供了一種“治本”的內存安全方案，其硬件強制的防護機制顯著提升了設備的安全性。盡管在硬件生態和工具鏈上仍需完善，但隨著RISC-V的普及和物聯網安全需求的升級，CHERI有望成為嵌入式開發的下一代黃金標準。

通過硬件能力指針的革新設計，CHERI架構為嵌入式系統構建了“鋼鐵般”的內存安全防線。在智能汽車、工業物聯網等關鍵領域，CHERI正在開啟硬件安全的新紀元。讀者可訪問CHERI Playground在線實驗?zāi)芰χ羔樀哪ЯΑ?/p>
