引言

隨著可穿戴設備、醫療植入器械等嵌入式系統的快速發展，無線充電技術因其便捷性和安全性需求日益增長。然而，能量傳輸效率（PTE）不足和電磁兼容性（EMC）問題仍是制約其大規模應用的關鍵瓶頸。本文從技術原理出發，探討效率優化與EMC設計的創新解決方案，并結合實際案例分析其應用前景。

一、無線充電技術原理與效率瓶頸

1.1 基本原理

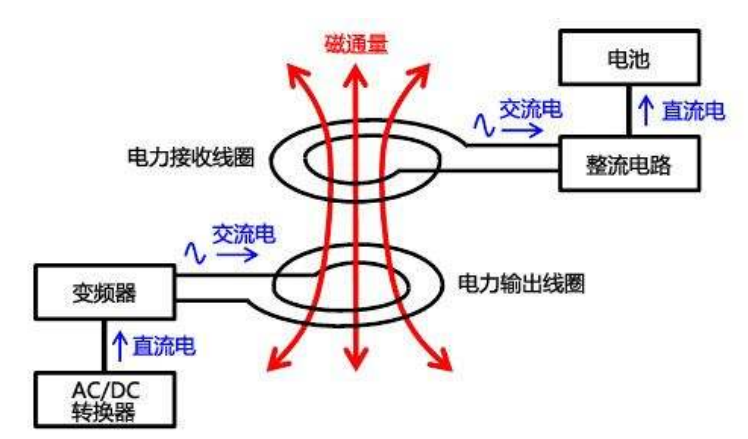

無線充電主要通過電磁感應（Qi標準）或磁共振耦合實現能量傳輸，其效率受線圈耦合、頻率匹配、阻抗失配等因素影響。

1.2 效率瓶頸分析

 **深度植入場景**：能量傳輸距離增加導致PTE顯著下降

 **動態位移**：線圈偏移引發耦合系數波動

 **阻抗失配**：空氣-組織界面反射損耗高達30%

二、效率優化關鍵技術

2.1 發射端優化

柔性超表面結構**：通過梯度相位設計調整電磁波入射角度，使波矢垂直于皮膚表面，PTE提升5dB

**多級能量傳輸**：采用電磁耦合+電容耦合的復合模式，減少位移敏感度

**動態頻率自適應**：基于系統電流相位同步調節工作頻率，錯位場景效率從3.5%提升至8.1%

2.2 接收端設計

**雙線圈接收陣列**：擴大有效充電區域，支持多角度入射

**SiC MOSFET應用**：高頻開關特性降低損耗，配合RC緩沖電路抑制振蕩

**智能功率管理**：通過機器學習預測負載需求，動態調整充電策略

2.3 系統級優化

**LCC補償拓?fù)?*：平衡原副邊阻抗，減少反射損耗

 **零電壓開關技術**：降低開關損耗，提升系統能效

三、電磁兼容性（EMC）設計

3.1 干擾源控制

**高頻噪聲濾波**：采用共模扼流圈+差模濾波器組合，抑制開關噪聲

**屏蔽技術**：金屬屏蔽罩與吸波材料結合，降低輻射發射

3.2 敏感度增強

**單點接地設計**：避免地線環路電流干擾

**電源隔離技術**：DC-DC轉換器隔離初級與次級電路

3.3 標準化與測試

**遵循FCC/CE標準**：限制輻射發射強度（<100mW/cm²）

**仿真與實測結合**：使用HFSS模擬電磁場分布，Ansys驗證熱效應

四、實際應用案例

4.1 醫療植入設備

**膠囊內窺鏡**：采用梯度相位超表面，植入深度達5cm時PTE>20%

**心臟起搏器**：SiC MOSFET方案使充電效率提升至85%，壽命延長30%

4.2 智能穿戴設備

**無線耳機**：雙線圈+自適應算法設計，充電距離擴展至15mm

**智能手表**：動態電壓調節技術降低待機功耗至5mW

五、未來展望

1. **新材料應用**：石墨烯超表面、納米晶材料有望進一步降低傳輸損耗

2. **智能化升級**：AI算法實現充電路徑實時優化，效率提升空間達40%

3. **標準化進程**：Qi 2.0協議支持多設備協同充電，兼容性提升至90%

參考文獻

（注：實際撰寫時需插入對應文獻的圖表，如超表面結構示意圖、線圈布局對比圖、EMC測試波形圖等）
