如何使用振蕩器和時鐘在微控制器中產生可靠的時序
時間：2025-01-17 來源：華清遠見
在微控制器中，可靠的時序是確保系統功能正確執行的關鍵因素。時鐘和振蕩器是生成時序信號的基本組件，它們提供了系統中所有時間控制的基礎。
本文以華清遠見的STM32G030及U575開發板為例，主要對如何使用振蕩器和時鐘在微控制器中產生可靠時序進行詳細分析。
1. 概述
振蕩器（Oscillator） 是一個電子電路，用于生成連續的周期性信號，通常是正弦波或方波。這個信號作為時鐘源，驅動微控制器的時序操作。
時鐘（Clock） 是一種周期性變化的信號，通常由振蕩器提供。時鐘信號的周期決定了系統操作的速度。
關聯與區別
關聯：振蕩器是時鐘信號的主要來源之一。時鐘信號是振蕩器輸出的周期性電信號的一種具體應用。
區別：振蕩器是一個電路或設備，而時鐘信號是一種電信號。振蕩器可以產生多種波形和頻率的信號，而時鐘信號通常指具有特定頻率和波形的周期性信號。
振蕩器作為時鐘信號的生成器，為系統提供了穩定、準確的周期性信號；而時鐘信號則作為系統的“心跳”，協調和控制著系統的各種操作。
2. 振蕩器的類型及其工作原理
振蕩器是能夠生成穩定、周期性波形的電子電路。它的輸出波形通常是正弦波或方波。振蕩器的關鍵特性是振蕩頻率和穩定性，影響系統的時序精度。
常見的振蕩器類型

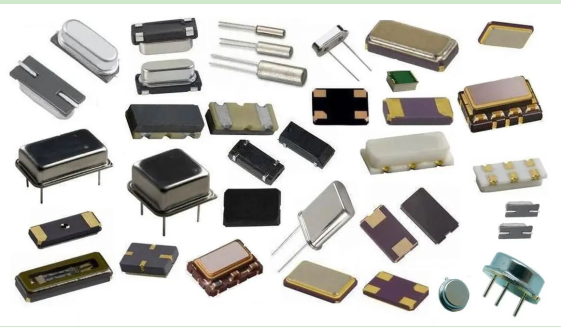

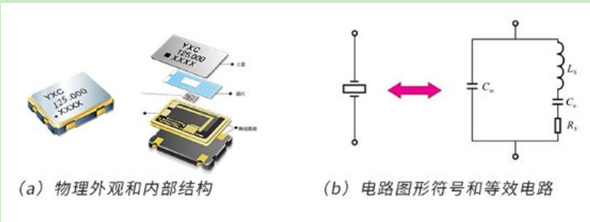

1. 晶體振蕩器（Crystal Oscillator）
利用石英晶體的機械振動特性來產生時鐘信號。
原理：石英晶體在受到外部電場激勵時會發生機械振動，振動的頻率非常穩定，因此可以用來生成精確的時鐘信號。
優點：高精度、高穩定性，適合需要精確時序的應用。
缺點：成本較高，體積較大，對溫度、濕度敏感。

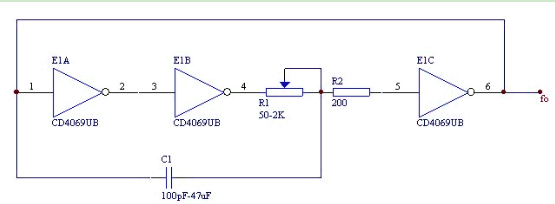

2. RC振蕩器（Resistor-Capacitor Oscillator）
由電阻和電容的組合構成，通過電容的充放電過程產生時鐘信號。
原理：電阻和電容的充放電過程會產生周期性的電壓波動，這種波動就可以轉化為時鐘信號。
優點：設計簡單、成本低、體積小。
缺點：時鐘精度差，易受溫度、電源等因素影響。

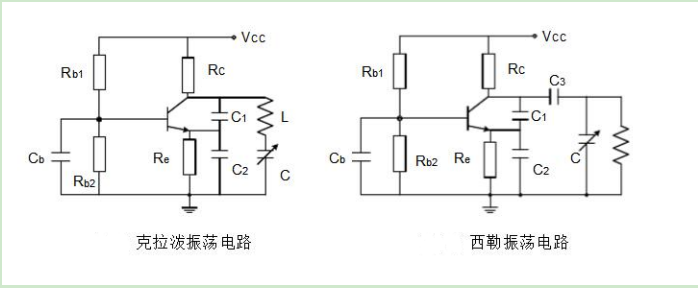

3. LC振蕩器（Inductor-Capacitor Oscillator）
通過電感和電容的組合產生時鐘信號。
原理：電感和電容的組合會形成一個LC回路，在該回路中，電流和電壓會進行周期性的變化，從而產生穩定的時鐘信號。
優點：比RC振蕩器更精確，適用于較高頻率的應用。
缺點：對電源噪聲、溫度等比較敏感。
1. 陶瓷振蕩器（Ceramic Oscillator）
類似于晶體振蕩器，但使用陶瓷材料來產生振蕩信號。
優點：相對于晶體振蕩器，成本更低、體積更小。
缺點：精度和穩定性較差，通常僅用于低精度的應用。
選擇振蕩器的標準
1. 精度要求：如果系統對時序要求很高，通常需要選擇晶體振蕩器或陶瓷振蕩器。
2. 穩定性要求：如果微控制器需要在不同的環境條件下運行，選擇具有較高溫度穩定性的振蕩器（如晶體振蕩器）是一個更好的選擇。
3. 功耗要求：低功耗應用通常使用內部RC振蕩器或陶瓷振蕩器。
3. 時鐘源的選擇與配置
微控制器通常有多種時鐘源的選擇，可以使用內部時鐘源（內部RC振蕩器）或外部時鐘源（外部晶體振蕩器）。
時鐘源配置
內部時鐘源：
特點：集成在微控制器內，通常為RC振蕩器或高速內部PLL（鎖相環）。配置簡單，不需要外部組件。
優點：成本低、體積小、設計簡單、啟動快。
缺點：精度差、穩定性差，通常受溫度、電源波動影響較大。
適用場景：低精度、低成本要求的應用，或對時鐘要求不高的系統。

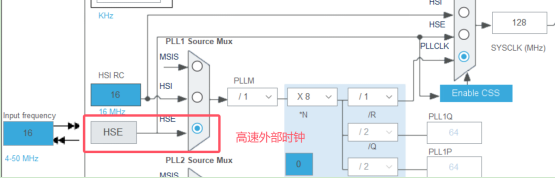

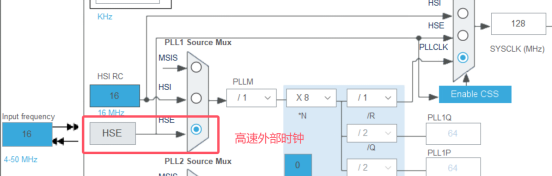

外部時鐘源：
特點：通過外部連接的晶體振蕩器、陶瓷振蕩器或其他穩定的時鐘源來提供時鐘信號。
優點：可以提供更高精度和更好的穩定性，適合需要長時間可靠運行的系統。
缺點：成本較高、系統設計復雜，可能需要更多的外圍組件。
適用場景：需要高精度、高穩定性的應用，如通信、精密計時等。
時鐘源的選擇依據
1. 精度：外部晶體振蕩器和陶瓷振蕩器提供更高的時鐘精度。內部時鐘源適用于精度要求不高的場合。
2. 功耗：內部時鐘源一般功耗較低，適合低功耗應用。
3. 成本和體積：內部時鐘源不需要額外的組件，因此具有較低的成本和更小的體積。
4. 環境適應性：如果系統需要在溫度變化較大的環境中工作，選擇外部晶體振蕩器可以提供更好的穩定性。
時鐘配置和調整
微控制器的時鐘系統不僅依賴于時鐘源的選擇，還需要通過一些配置來優化系統性能。
1. 時鐘分頻器（Prescaler）
時鐘分頻器的作用是將輸入時鐘信號的頻率降低，得到所需的時鐘頻率。例如，系統時鐘頻率可能過高或過低，需要通過分頻器來調整。
應用：如果系統需要不同的外設工作在不同的時鐘頻率下，可以通過時鐘分頻器對時鐘信號進行調整。
微控制器的支持：如STM32系列微控制器中，用戶可以通過修改RCC寄存器配置時鐘分頻器，以便為不同的外設提供不同的時鐘頻率。

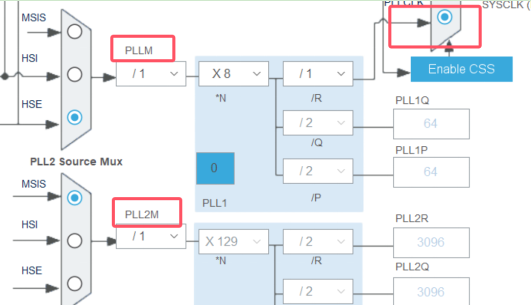

2. 鎖相環（PLL, Phase-Locked Loop）
PLL 是一種頻率合成技術，能夠通過倍頻將輸入時鐘信號的頻率提高到所需的水平。 PLL對于需要高頻時鐘的應用尤為重要。
功能：PLL 將外部低頻時鐘信號（如低精度的晶體振蕩器信號）倍頻后產生一個更高頻率的時鐘信號。
應用場景：在微控制器中，PLL常用于提高系統時鐘頻率，以獲得更高的處理速度。
3. 時鐘源切換（Clock Switching）

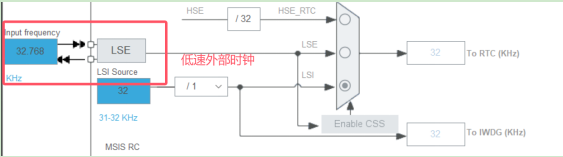

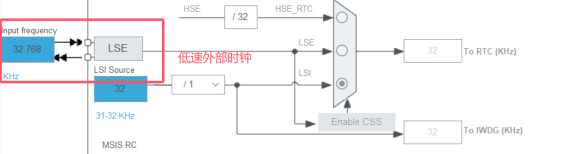

動態時鐘切換：可以在正常運行模式和低功耗模式之間動態切換時鐘源。在低功耗模式下，微控制器可能使用內部低速時鐘源，而在全速模式下則使用外部高精度時鐘源。
4. 如何保障時鐘可靠性
影響因素
溫度變化
1. 溫度對晶體振蕩器的頻率影響較小，一般情況下，溫度每變化1℃，振蕩器頻率會偏移幾PPM（百萬分之一）。
2. 對于RC振蕩器和LC振蕩器，溫度變化的影響更加顯著，頻率漂移可能達到幾十到幾百PPM。因此，在溫度變化較大的環境中，選擇晶體振蕩器會更有優勢。
電源波動
1. 電源電壓的波動會直接影響振蕩器的工作狀態，特別是RC和LC振蕩器對電壓變化非常敏感。
2. 在電源不穩定的情況下，使用外部穩定的電源模塊或穩壓器來確保時鐘信號的穩定性，尤其是在高精度應用中至關重要。
電磁干擾（EMI）
1. 時鐘信號是高頻信號，容易受到外部電磁干擾。電磁干擾會導致時鐘信號的相位抖動，進而影響時序的準確性。
2. 可以通過PCB設計中的電源隔離、接地平面設計、濾波電容等措施來減少電磁干擾的影響。
老化效應
1. 振蕩器的精度隨時間變化會逐漸下降，這種效應通常被稱為老化。對于晶體振蕩器，隨著使用時間的延長，頻率會發生微小變化。為了減少老化效應的影響，一些高精度的振蕩器會在出廠時進行補償。
2. 外部噪聲與振蕩器的精度
3. 振蕩器常常受外部噪聲源影響，特別是對于低頻和低精度的時鐘源。使用低噪聲電源和過濾技術，減少外部噪聲源的影響，可以提高時鐘系統的精度。
解決措施
為了確保時鐘系統在微控制器中產生可靠時序，可以采取以下措施：
1. 使用高穩定性振蕩器：選擇高精度和高穩定性的振蕩器（如晶體振蕩器），特別是在對時鐘精度要求較高的系統中。
2. 電源和時鐘隔離：使用獨立的電源和接地系統來隔離時鐘信號，減少電源噪聲和電磁干擾的影響。
3. 溫度補償：一些高精度振蕩器支持溫度補償功能，能夠在不同溫度條件下保持穩定的輸出頻率。
4. 時鐘監控和自校準：通過內建的時鐘監控機制或外部設備對時鐘信號進行監控，及時發現時鐘偏移并進行校準。
5. 時鐘配置實例
以 STM32 微控制器為例，以下是配置時鐘的一些步驟：

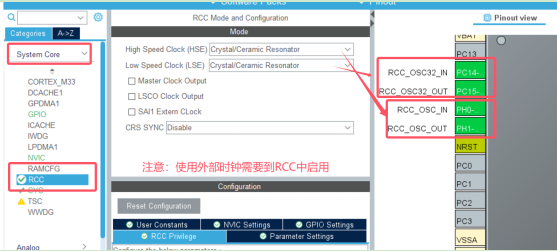

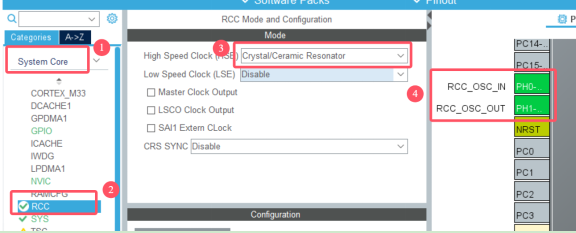

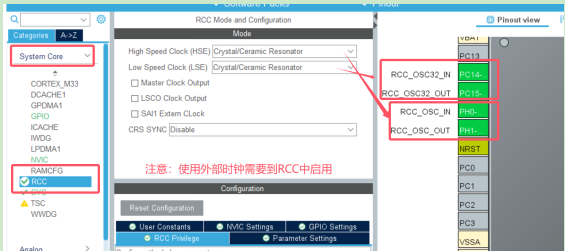

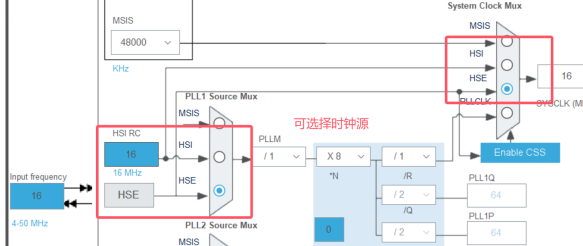

1. 選擇時鐘源：選擇使用外部晶體振蕩器或內部時鐘源。可以通過配置 RCC（時鐘控制寄存器）來選擇。

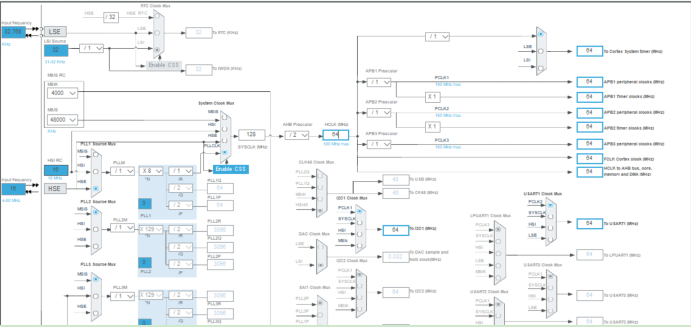

2. 配置 PLL：如果需要更高的系統時鐘頻率，可以啟用 PLL，將輸入時鐘倍頻后輸出到系統時鐘。

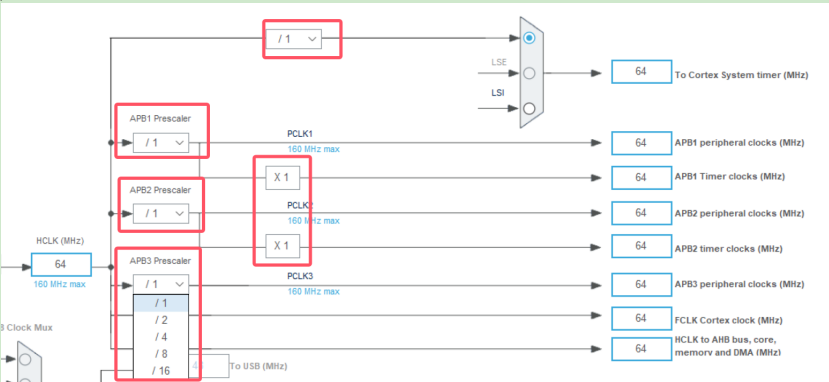

3. 分頻器設置：使用分頻器調整外設時鐘頻率，以適應不同的工作要求。
4.時鐘切換：可以在運行時根據需要切換時鐘源，例如從高精度時鐘切換到低功耗時鐘。
6. 如何確保時序可靠性
1. 使用外部時鐘源：對于高精度要求的系統，優先使用外部晶體振蕩器。
2. 合理配置分頻器和PLL：根據應用需求選擇合適的時鐘頻率，避免時鐘頻率過高導致功耗增加或過低導致性能下降。
3. 校準時鐘：某些微控制器提供時鐘校準功能，可以根據實際運行情況進行微調，以提高時鐘的準確性。
4. 添加濾波電路：為了減少電源噪聲對時鐘的影響，可以在時鐘輸入端添加濾波電路。
綜上所述，使用振蕩器和時鐘在微控制器中產生可靠的時序，需要選擇合適的振蕩器和時鐘頻率、優化時鐘電路布局、利用微控制器的時鐘分頻和倍頻功能、編寫可靠的時序控制程序，并進行充分的測試和驗證。
