在嵌入式系統開發的廣闊領域中，GPIO（General Purpose Input/Output，通用輸入輸出）端口的操作占據了核心地位。這些端口不僅是微控制器與外部世界溝通的橋梁，也是實現設備控制、數據采集等功能的基石。以下我們介紹以下在嵌入式系統中如何使用GPIO,特別針對常見的硬件平臺如STM32、ESP32等。

1. 硬件平臺與GPIO結構解析

首先需要深入了解GPIO架構。這通常涉及查閱硬件手冊，了解GPIO端口的寄存器地址、功能定義以及時鐘控制等細節。

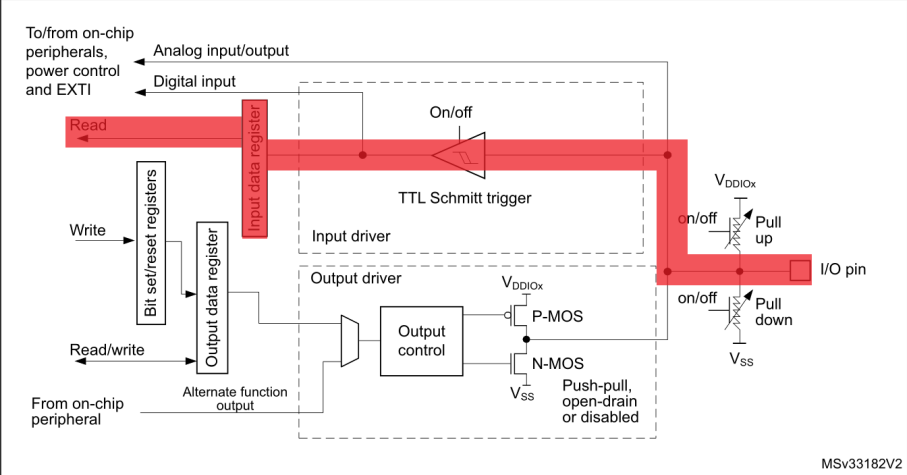

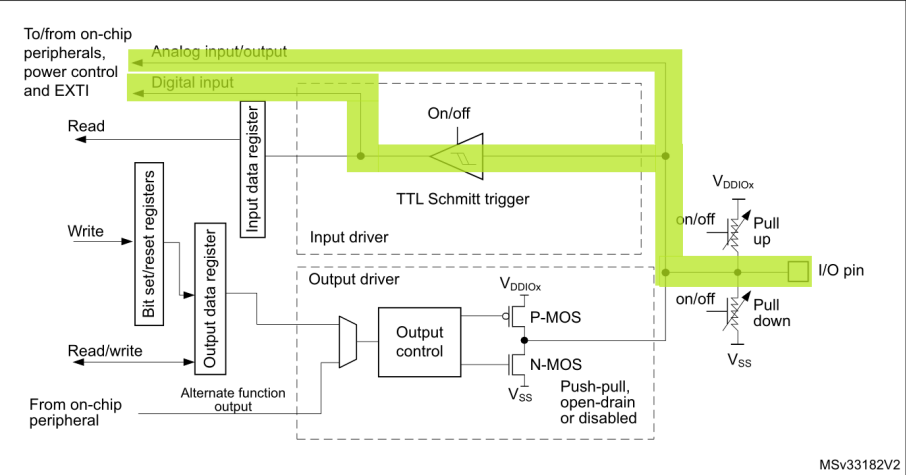

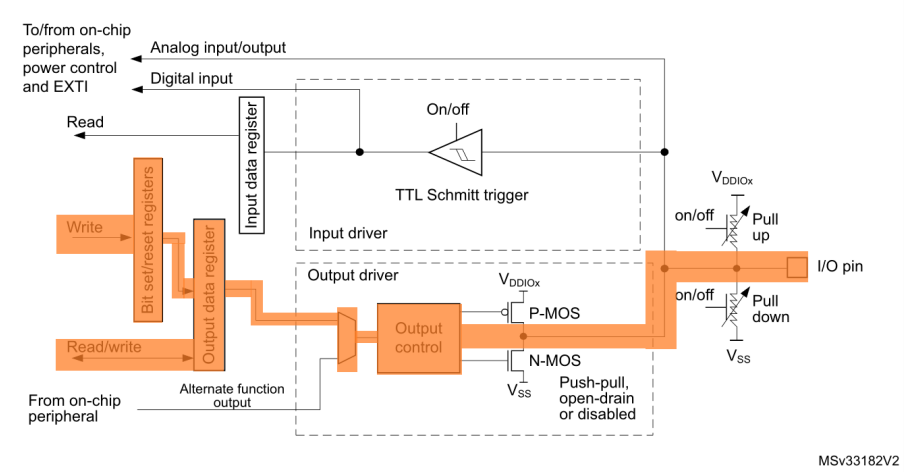

以STM32為例，可在硬件手冊中查看到GPIO中關于I/O端口位的基本結構圖。從圖中可以看出GPIO大致有3種功能：輸入(Read)、輸出(Write)和其他(To/from on-chip peripherals,power control and EXIT)。我們就從這3種功能入手來學習GPIO的應用。如下：

2. GPIO引腳模式配置

以STM32為例，其GPIO端口的配置高度依賴于HAL（硬件抽象層）庫，通過該庫可以簡化硬件操作，提高開發效率。

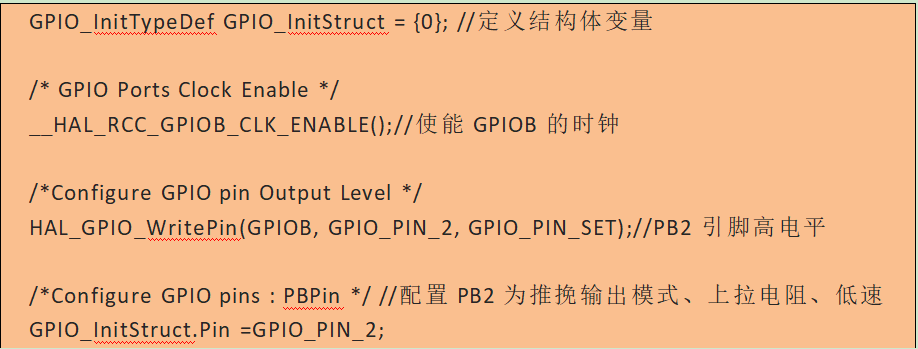

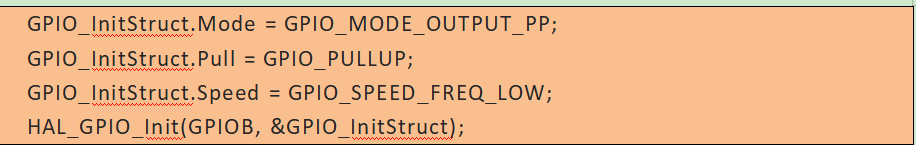

在STM32中，配置GPIO引腳(PB2)輸出模式通常涉及以下步驟：

在STM32中，配置GPIO引腳(PA8)輸入模式通常涉及以下步驟：

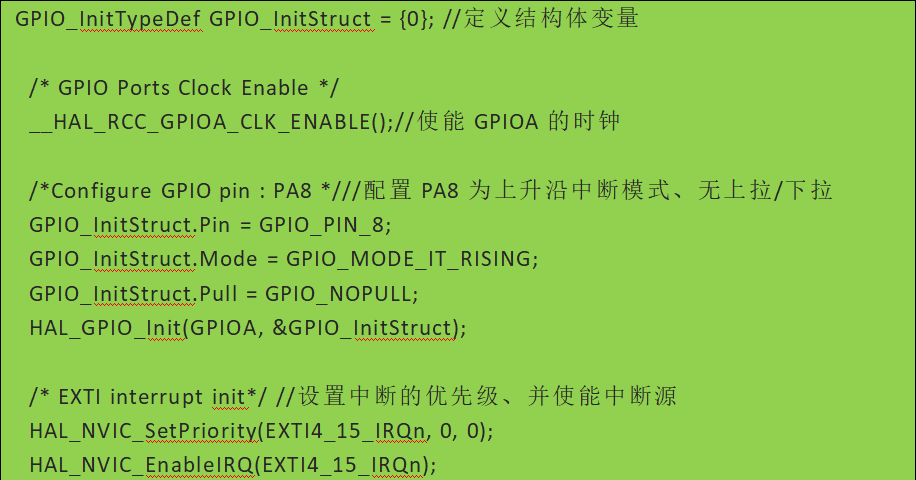

在STM32中，配置GPIO引腳外部中斷模式(PA8上升沿中斷)通常涉及以下步驟：

3. 讀取GPIO引腳狀態

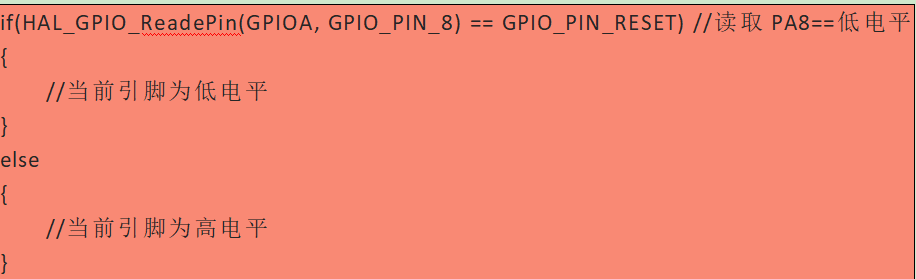

在輸入模式下，GPIO引腳的狀態可通過讀取對應寄存器獲取。以下是一個讀取GPIO引腳狀態的函數示例：

3. 寫入GPIO引腳狀態

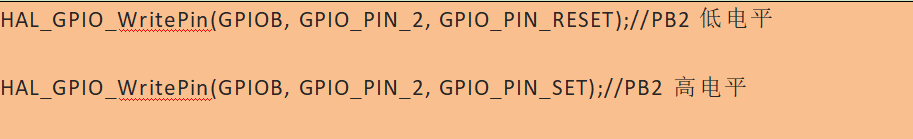

在輸出模式下，通過寫入特定值到GPIO寄存器可以控制引腳輸出高電平或低電平。以下是一個寫入GPIO引腳狀態的函數示例：

3. 中斷處理函數定義

在EXIT中斷模式下，在中斷觸發時系統會自動調用中斷服務程序。中斷服務程序中會默認使用HAL庫的API去處理中斷。為了讓開發人員能自定義處理功能，在HAL中留出允許開發人員重寫的回調函數API。以下是一個對應PA8引腳的上升沿中斷模式開發代碼：

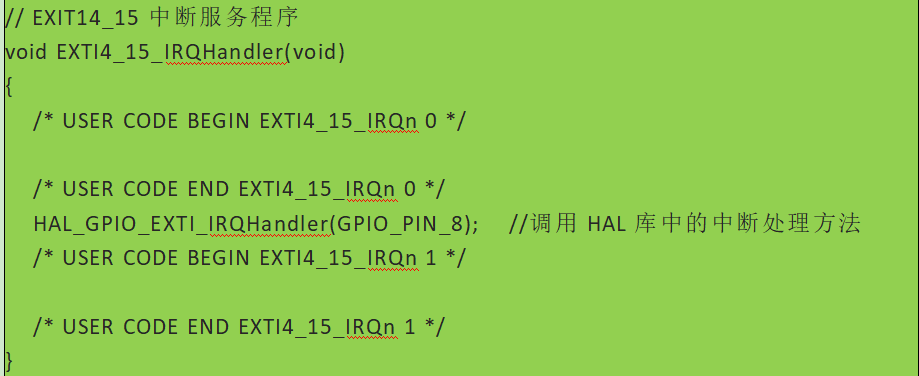

在EXIT中斷模式下,可以在stm32xxx_it.c中查看到中斷服務程序定義：

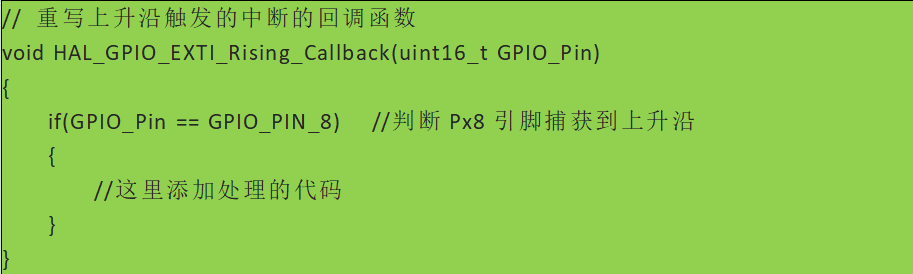

重定義HAL對應的EXIT回調函數：

3. 高級配置與優化

時鐘使能與電源管理：確保在配置GPIO之前，相關的時鐘已被使能，并且GPIO引腳連接的外部設備或電路符合微控制器的電源要求。

引腳復用：在STM32等微控制器中，某些引腳支持多種功能復用（如GPIO、UART TX等）。在配置前需明確選擇所需功能，并可能需要配置復用功能寄存器。

中斷配置：對于需要快速響應的外部事件，可通過配置GPIO中斷來實現。STM32 HAL庫提供了相應的API來配置GPIO中斷。

速度與輸出模式：根據應用需求，合理設置GPIO的速度和輸出模式（如推挽輸出、開漏輸出、復用功能輸出等）。

7. 擴展應用

基于GPIO的基礎操作，可以進一步實現更復雜的功能，如PWM（脈沖寬度調制）控制LED亮度、ADC（模擬數字轉換器）讀取傳感器數據、通過UART/SPI/I2C等接口與外部設備通信等。這些功能的實現均離不開對GPIO的深入理解與應用。
