FS4412開發板

時間：2015-08-20作者：華清遠見

高大上的ARM Cortex-A9四核開發平臺，學習嵌入式開發完美對口！三星芯片橫掃全網！

4412開發板5大特色

1、可以選配仿真器，配套ARM實驗代碼;

2、新的Uboot(201301版本)移植實驗、Linux3.14移植(引入設備樹開發)實驗、

Linux設備驅動實驗、Android底層實驗、Android應用開發實驗、綜合項目案例;

3、完善的板載硬件資源，更適合學習;

4、標配Android遙控器，可以遙控Android系統，用于Android TV開發;

5、核心板采用8層板設計、底板采用4層板設計，更加穩定可靠。

FS4412開發板產品簡介

1、豐富的硬件接口

FS4412采用的處理器使用Samsung新的ARM Cortex-A9四核CPU的Exynos4412, 主頻達到1.4~1.6GHz。該芯片采用了新的32nm的先進工藝制程，功耗方面有了明顯的降低。Exynos4412處理器已經廣泛應用于多個領域。在我們熟悉的智能手機中，如：三星Galaxy SIII，魅族、聯想、紐曼等等，都有基于Exynos4412的產品。隨著ARM處理器、Linux操作系統、Android系統的快速發展，嵌入式教學對硬件平臺的要求越來越高。FS4412平臺是華清遠見研發中心根據之前豐富的教學、研發經驗，專為下一代教學開發設計的。平臺除了有系統、豐富的軟件實驗資源外，硬件設計上也有很多特色。

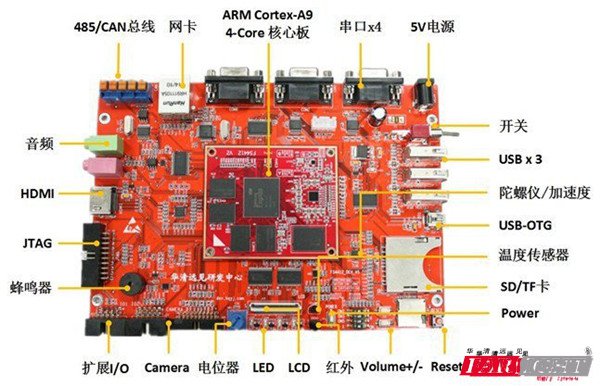

圖1：4412開發板載硬件資源

接口技術是嵌入式系統技術中非常核心的環節。FS4412平臺針對嵌入式系統培訓中重要的硬件接口，都板載了典型的接口芯片，方便教學。

接口名稱	接口芯片	重要程度
A/D	電位計(可調電阻)	★★★★
PWM	無源蜂鳴器	★★★★★
GPIO	4個LED燈	★★★★★
I2C	加速度/陀螺儀傳感器	★★★★★
SPI	SPI接口的CAN線芯片	★★★★★
UART	3個	★★★★★
單總線	溫度傳感器/紅外接收器	★★★
I2S	音頻接口芯片	★★★★
USB	3路USB HOST、1路USB OTG	★★★★★
CAN總線	1路CAN總線擴展	★★★
SDIO	1路SD卡/TF卡接口	★★★★★
CSI	1路攝像頭接口	★★★★
LCD RGB/LVDS	一個RGB/LVDS接口，配置1024*600的液晶屏	★★★★
異步系統擴展總線	100M網卡芯片	★★★★
HDMI	支持1080P輸出	★★★

2.功能強大的核心板

3、功能強大的核心板

圖二：核心板資源

4、支持Cortex-A9仿真器（選配）

圖三：FS-JTAG Cortex-A9仿真器

圖四：仿真器上位機調試環境

5、支持Android紅外遙控

圖五：Android遙控器

6、fs4412開發板軟硬件等資源

1.FS4412硬件資源

	功能部件	型號參數
核心配置	CPU	- Samsung Exynos 4 Quad（四核處理器） - 32nm HKMG - 1433 MHz（多可以達1.6GHz）
	GPU	- Mali-400MP（主頻可達400MHz）
	屏幕	- LVDS 40 Pin顯示接口 - 7寸1024 x 600高分辨率顯示屏 - 多點電容觸摸屏
	RAM容量	- 1GB DDR3（可選配至2GB）
	ROM容量	- 4GB eMMC（可選配至16GB）
	多啟動方式	- eMMC啟動、MicroSD(TF)/SD卡啟動 - 通過控制撥碼開關切換啟動方式 - 可以實現雙系統啟動
板載接口	存儲卡接口	- 1個MicroSD(TF)卡接口 - 1個SD卡接口 - 高可擴展至64GB
	攝像頭接口	- 20 Pin接口，支持OV3640 300萬像素攝像頭
	HDMI接口	- HDMI A型接口 - HDMI v1.4a - 高1080p@30fps高清數字輸出
	JTAG接口	- 20 Pin標準JTAG接口 - 支持FS-JTAG Cortex-A9 ARM仿真器 - 獨家支持詳盡的ARM裸機程序
	USB接口	- 1路USB OTG - 3路USB HOST 2.0（可擴展USB-HUB）
	音頻接口	- 1路Mic接口 - 1路Speaker耳機輸出 - 1路Speaker立體聲功放輸出（外置揚聲器）
	網卡接口	- DM9000百兆網卡
	RS485接口	- 1路RS485總線接口
	CAN總線接口	- 1路CAN總線接口
	串口	- 1路5線RS232串口 - 2路3線RS232串口 - 1路TTL串口
	擴展I/O接口	- 1路I2C（已將1.8V轉換為3.3V） - 1路SPI（已將1.8V轉換為3.3V） - 3路ADC（1路含10K電阻） - 多路GPIO、外部中斷（已將1.8V轉換為3.3V）
板級資源	按鍵	- 1個Reset按鍵 - 1個Power按鍵 - 2個Volume（+/-）按鍵
	LED	- 1個電源LED - 4個可編程LED
	蜂鳴器	- 1個無源PWM蜂鳴器
	紅外接收器	- 1個IRM3638紅外接收器 - 可選配紅外遙控器在Android下使用
	溫度傳感器	- 1個DS18B20溫度傳感器
	ADC	- 1路電位器輸入（Android下可模擬電池電量）
	RTC	- 1個內部RTC實時時鐘
操作系統支持		- Linux3.0、Linux3.14(Device Tree)、Android4.0、QT

2. fs4412開發板軟件資源

一、系統軟件資源

類別	功能特性	描述
Bootloader部分	Uboot 201003	支持Fastboot下載
		支持TFTP網絡下載
		支持SD卡燒寫
		支持eMMC燒寫
Linux內核部分	內核版本	Linux-3.0
	LCD顯示驅動	7寸1024*600 LVDS/TTL屏顯示驅動
	觸摸屏	電容屏驅動
	HDMI	HDMI驅動
	MFC	多媒體編解碼驅動
	FIMC	FIMC驅動
	2D	2D加速驅動
	3D	3D加速驅動
	SPI	SPI驅動
	I2C	I2C驅動
	電源管理	電源管理驅動
	CAN總線	MCP 2515驅動
	串口	串口驅動
	RS485總線	RS485總線驅動
	Camera	OV3640驅動
	USB OTG	USB OTG 驅動
	Audio	WM8960驅動
	Ethernet	DM9000驅動
	SD接口	SD卡驅動
	溫度傳感器	溫度傳感器驅動
	重力感應傳感器	重力感應傳感器
	按鍵	按鍵中斷驅動
	ADC電位計	ADC驅動
	蜂鳴器	蜂鳴器驅動
	3G模塊	3G模塊驅動
	GPRS模塊	GPRS模塊驅動
	GPS模塊	GPS模塊驅動
	藍牙模塊	藍牙驅動
Android部分	Android4.0	串口測試程序
		LED測試程序
		GPRS撥打電話程序
		GPS定位程序
		溫度計程序
		重力感應程序
		藍牙通訊程序
		攝像頭程序
		多媒體播放程序
		……

二、實驗及項目資源
此部分為華清遠見特色資源，包含：ARM體系結構與接口技術部分、Linux系統部分、Linux操作系統移植部分、Linux驅動實驗、Android底層開發實驗、Android應用開發實驗。部分實驗及項目需要選配相關模塊。

2.1 ARM體系結構與接口技術部分
實驗類別	實驗名稱
ARM體系結構與接口技術部分	1、FS-JTAG開發工具搭建實驗
	2、ARM 匯編編程實驗
	3、GPIO LED控制實驗
	4、Interrupt按鍵中斷驅動
	5、PWM蜂鳴器實驗
	6、RTC實時時鐘實驗
	7、Alarm鬧鐘實驗
	8、ADC實驗
	9、Uart串口通信實驗
	10、WatchDog看門狗復位實驗
	11、WatchDog看門狗中斷實驗
	12、Sensor溫度傳感器實驗
	13、I2C總線陀螺儀實驗
	14、SPI總線實驗
	15、SPI CAN總線數據通訊實驗

2.2 Linux系統部分
實驗類別	實驗名稱
Linux系統部分	1、Linux常用命令及vi, gdb的使用實驗
	2、Linux系統shell程序設計實驗
	3、Linux系統GCC編譯器的使用實驗
	4、Linux系統GDB調試工具使用實驗
	5、Linux系統Makefile編寫實驗
	6、Linux系統標準I/O實驗
	7、Linux系統文件目錄操作編程實驗
	8、Linux系統文件信息的遍歷實驗
	9、Linux系統fork等系統調用實驗
	10、fork等函數編寫執行命令實驗
	11、Linux系統守護進程實驗
	12、Linux系統無名管道通信實驗
	13、Linux系統有名管道通信實驗
	14、Linux系統信號機制實驗
	15、Linux系統信號量實驗
	16、Linux系統共享內存通信實驗
	17、Linux系統TCP網絡協議編程實驗
	18、Linux系統UDP網絡協議編程實驗
	19、Linux系統select I/O復用實驗
	20、Linux系統消息隊列實驗
	21、Linux系統多線程實驗
	22、Linux串口通信實驗
	23、GPRS通話、短信實驗
	24、GPS數據接收實驗
	25、ZigBee通訊實驗
	26、RFID讀寫卡實驗

2.3 Linux操作系統移植部分
實驗類別	實驗名稱
交叉開發環境搭建	1、Linux系統TFTP實驗
交叉開發環境搭建	2、Linux系統NFS實驗
UBoot開發	3、BootLoader（Uboot-201301）開發實驗
移植全新Linux 3.14內核	4、Linux 3.14內核編譯實驗
	5、以太網卡驅動移植實驗（DM9000網絡驅動開發實驗）
	6、eMMC存儲器驅動移植實驗
	7、USB驅動移植實驗
	8、SD卡驅動移植實驗
	9、根文件系統開發實驗
	10、Ramdisk文件系統制作實驗

2.4 Linux驅動實驗
實驗類別	實驗名稱
Linux 3.14驅動實驗	1、簡單字符設備驅動實驗
	2、pipe實驗
	3、poll實驗
	4、異步通知實驗
	5、秒表字符設備
	6、tasklet實驗
	7、工作隊列實驗
	8、利用udev、sys動態創建設備結點
	9、按鍵驅動實驗
	10、PWM驅動
	11、SPI驅動開發
	12、LED驅動
	13、ADC驅動
	14、IIC 三軸加速度驅動開發

2.5 Android底層開發實驗
實驗類別	實驗名稱
底層開發實驗	1、Android 環境配置實驗
	2、Android 編譯實驗
	3、Android 鏡像燒寫實驗
	4、Android LED實驗
	5、Android Uart串口通訊實驗
	6、Android Beeper蜂鳴器實驗
	7、Android Sensor（溫度傳感器）實驗
	8、AndroidGPS定位實驗
	9、AndroidGPRS電話短信實驗
	10、Android Bluetooth實驗
	11、Android Camera實驗
	12、Android Wi-Fi實驗

2.6 Android應用開發實驗
實驗類別	實驗名稱（總數不少于100個，包含以下類別）
Android應用開發	1、界面編程
	2、線程進程
	3、數據存取
	4、圖形圖像設計
	5、事件處理
	6、多媒體開發
	7、傳感器編程和桌面組件
	8、網絡編程
	9、Android應用程序化
	10、Google服務
	11、Android游戲編程基礎
	12、Android NDK編程

2.7 綜合項目案例
實驗類別	實驗名稱
項目案例	1、《智能家居系統》
	2、《物聯網倉儲系統》
	3、《捕魚游戲》
	4、《多功能音樂播放器》

3.fs4412開發板可選配模塊

模塊	描述	詳情
FS-JTAG仿真器	仿真FS4412開發板，實現單步、斷點、查詢等功能
3G模塊	支持3G上網
Wi-Fi模塊	支持Wi-Fi上網
GPS模塊	實現GPS定位功能
RFID模塊	可以讀寫S50兼容的智能卡
Zigbee模塊	基于TI CC2530
Bluetooth 4.0 BLE模塊	基于 TI CC2540
攝像頭模塊	300萬像素
藍牙模塊	實現藍牙通信
GPRS/GPS二合一模塊	可以實現短信、電話等功能。可以實現GPS定位功能
VGA顯示模塊	實現高清VGA顯示


FS-JTAG仿真器口	3G模塊	WiFi模塊	GPS模塊	RFID模塊

GPRS/GPS二合一模塊	攝像頭模塊	藍牙模塊

ZigBee	Bluetooth 4.0	IPv6	WiFi傳感模塊（可選多種傳感點）
