一文了解單片機開發項目是怎樣的流程
時間：2018-07-19 來源：未知
時代進步，單片機悄悄的進入了21世紀的行列并應用到了各個領域里，最有代表性的就是電子產品了，有了單片機的電子產品又加上了一個新名字，就是智能電子產品、如智能電視、智能冰箱、智能空調等等，于是這門技術也成了炙手可熱的，越來越多的人都在學習單片機開發技術，那么單片機開發項目是怎樣的一個流程呢，就讓小編來具體講一下。
單片機開發項目流程詳解：
一、制定需求
首先要清楚你要做一個什么樣的產品，這個產品包含哪些功能，要采集哪些信號?要控制哪些設備?要走哪些通訊協議?通訊協議走什么接口?是不是要顯示界面?是不是要聲光提示?是不是要低功耗?清楚了這些需求以后就可以選型了。
比如說我要做一個單片機密碼鎖，要求：
1. 有4位數碼管顯示;
2. 控制一個繼電器;
3. 控制一個蜂鳴器;
4. 控制五個LED燈;
5. 兩個按鍵輸入;
二、 芯片選型
根據你的需求來確定所選芯片型號。如第一部分的功能需求，這5個需求都只需要用到單片機的IO口，沒有用到片上資源，所以只要IO口夠用就可以了。
1. 4位數碼管：為了方便大家學習，這里選用74HC595來驅動，該芯片與單片機相連只需要3個IO口;
2. 控制一個繼電器;這個地方主要考慮線圈電壓，單片機是5V供電，所以選用5V的繼電器，占用1個IO口;
3. 控制蜂鳴器：選用有源蜂鳴器，即只要給電蜂鳴器就發聲，占用1個IO口;
4. 控制5個LED燈：采用灌電流的方式，占用5個IO口;
5. 兩個按鍵輸入：采用上拉電阻，按下低電平實現，占用2個IO口;
總共用了3+1+1+5+2=12個IO口;為了方便初學者，那我們就選用STC的51單片機來完成這個設計吧，所選型號為STC89C51，封裝形式為DIP40，相信大家在大學里學單片機的時候老師都是用這一款教的吧。
三、硬件原理設計
芯片選型完畢之后，又有了設計思路，那就趕快把電路圖畫出來吧。畫電路圖用什么軟件呢?這樣的EDA工具很多，像Protel99se、DXP、Altium Designer 等，這些都是軟件都是一家出的，還有Cadence、PowerPcb等。本人用的是AD09。原理圖設計的內容是什么呢?設計的內容包括單片機的最小系統、還有擴展出來的功能。
如果大家感興趣，可以看《單片機原理是什么 了解單片機學習事半功倍》這篇文章
四、硬件PCB設計

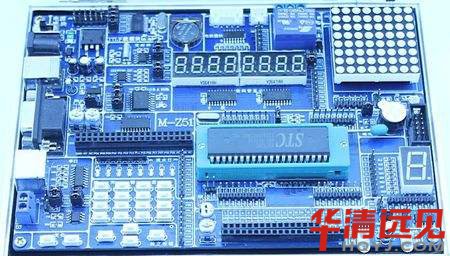

當原理圖畫完，并且檢查沒有錯誤后，就開始畫PCB吧，什么是PCB?PCB就是電路板，什么是電路板，就像下圖這樣的：
這是焊接之前的電路板，PCB文件設計好后，發給廠家去打樣制版，做回來的就是這樣的電路板。上圖中的電路板用的都是直插元件。什么是直插元件，什么是貼片元件?這就設計到元器件的封裝問題了。
如果大家感興趣，我明后天把畫pcb板的過程推送給大家。
五、樣板焊接
什么是樣板焊接?就是把電子元器件焊接在pcb板上。如果封裝簡單、樣板數量少那完全可以自己動手焊接了，順便也鍛煉一下自己的焊接水平，對于一個搞電的人而言，一般都是從焊電路板過來的。如果搞電但不會焊接，別人會笑話你的。
六、調試程序
程序該怎么寫?用什么工具寫?不同的單片機有不同的編程環境，比如PIC單片機使用MPLAB編程環境，MSP430單片機使用IAR Embedded Workbench編程環境，DSP使用CCS編程環境。這里重點介紹的編程環境是Keil，Keil是目前所有編程環境中最好用的，也是支持芯片最多的，可以說Keil是目前最主流的編程環境，本人使用的是Keil的編程環境，Keil的C51版本和MDK版本都在用。
七、程序燒錄
程序燒錄的意思就是把寫好的程序下載到單片機里，這樣單片機才會按照用戶編寫的程序來執行命名、實現功能。程序要怎么樣才能燒寫到單片機中去呢?每種單片機都有各自的程序燒錄接口。
以上7個步驟完成之后，這個產品的電氣部分就算完成了，但這卻不是終點。為什么?因為一款產品貫穿著很多設計環節，比如說結構設計環節、電氣設計環節、樣機測試環節等。所以在電氣開發的過程之中要和做結構的人多配合、多探討，還要和產品經理多探討，反復修改需求，這樣才能做出一款漂亮、實用、受歡迎的產品。
