單片機小系統介紹
時間：2018-09-30 來源：未知
什么是單片機小系統?
單片機小系統,或者稱為小應用系統,是指用少的元件組成的單片機可以工作的系統。
單片機小系統的組成
對51系列單片機來說,小系統一般應該包括:單片機、電源、晶振電路、復位電路。

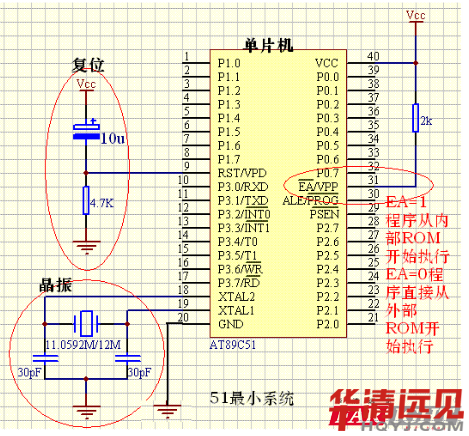

51單片機小系統原理圖
51單片機小系統原理圖
說明：
復位電路:由電容串聯電阻構成,由圖并結合"電容電壓不能突變"的性質,可以知道,當系統一上電,RST腳將會出現高電平,并且,這個高電平持續的時間由電路的RC值來決定.典型的51單片機當RST腳的高電平持續兩個機器周期以上就將復位,所以,適當組合RC的取值就可以保證可靠的復位.一般教科書推薦C 取10u,R取8.2K.當然也有其他取法的,原則就是要讓RC組合可以在RST腳上產生不少于2個機周期的高電平.至于如何具體定量計算,可以參考電路分析相關書籍.
晶振電路:典型的晶振取11.0592MHz(因?yàn)榭梢詼?zhǔn)確地得到9600波特率和19200波特率,用于有串口通訊的場合)/12MHz(產生精確的uS級時歇,方便定時操作)
單片機:一片AT89S51/52或其他51系列兼容單片機
特別注意:對于31腳(EA/Vpp),當接高電平時,單片機在復位后從內部ROM的0000H開始執行;當接低電平時,復位后直接從外部ROM的0000H開始執行.這一點是初學者容易忽略的.
51單片機小系統電路介紹
51單片機小系統復位電路的極性電容C1的大小直接影響單片機的復位時間，一般采用10~30uF，51單片機小系統容值越大需要的復位時間越短。
51單片機小系統晶振Y1也可以采用6MHz或者11.0592MHz，在正常工作的情況下可以采用更高頻率的晶振，51單片機小系統晶振的振蕩頻率直接影響單片機的處理速度，頻率越大處理速度越快。
51單片機小系統起振電容C2、C3一般采用15~33pF，并且電容離晶振越近越好，晶振離單片機越近越好4.P0口為開漏輸出，作為輸出口時需加上拉電阻，阻值一般為10k。
設置為定時器模式時，加1計數器是對內部機器周期計數(1個機器周期等于12個振蕩周期，即計數頻率為晶振頻率的1/12)。計數值N乘以機器周期Tcy就是定時時間t。
設置為計數器模式時，外部事件計數脈沖由T0或T1引腳輸入到計數器。在每個機器周期的S5P2期間采樣T0、T1引腳電平。當某周期采樣到一高電平輸入，而下一周期又采樣到一低電平時，則計數器加1，更新的計數值在下一個機器周期的S3P1期間裝入計數器。由于檢測一個從1到0的下降沿需要2個機器周期，因此要求被采樣的電平至少要維持一個機器周期。當晶振頻率為12MHz時，高計數頻率不超過1/2MHz，即計數脈沖的周期要大于2 ms。
以上就是關于單片機小系統的相關知識，希望對大家有所幫助。
