OLED顯示屏驅動簡介

OLED，即有機發光二極管( Organic Light Emitting Diode)。 OLED 由于同時具備自發光，不需背 光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，被認為是下一代的平面顯示器新興應用技術。

LCD 都需要背光，而 OLED 不需要，因為它是自發光的。這樣同樣的顯示OLED效果要來得好一 些。以目前的技術，OLED的尺寸還難以大型化，但是分辨率確可以做到很高。在此我們使用的是0.96寸OLED顯示屏，該屏有以下特點：

1)屏上 1/4 部分為黃光，下3/4 為藍;而且是固定區域顯示固定顏色，顏色和顯示區域均不能修改。

2)分辨率為128*64

3)IIC 接口方式，只需要 2 根線就可以控制 OLED 了。

本屏所用的驅動IC為SSD1306;其具有內部升壓功能;所以在設計的時候不需要再專一設計 升壓電路;當然了本屏也可以選用外部升壓，具體的請詳查數據手冊。SSD1306的每頁包含了 128 個字節，總共 8 頁，這樣剛好是 128*64 的點陣大小。

IIC 接口：

GND： 電源地

VCC： 2.2V~5.5V SCL：

CLK： 時鐘 (高電平 2.2V~5.5V)

SDA： MOSI 數據 (高電平 2.2V~5.5V)

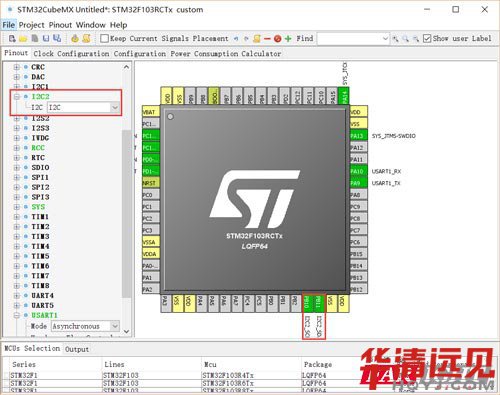

STM32CubeMX配置

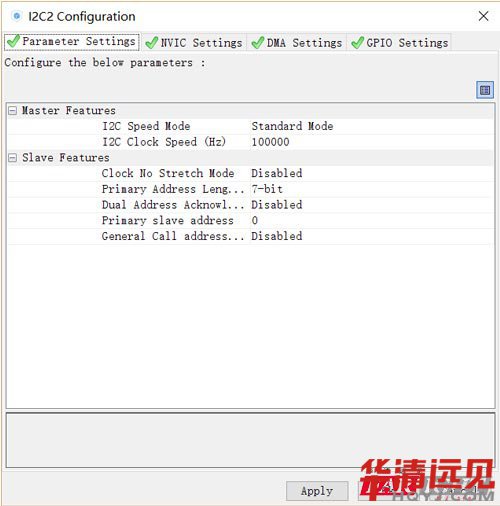

我們的OLED使用的是I2C2，需要對其初始化配置





其它默認配置即可





OLED初始化

void OLED_Init(void)

{

HAL_Delay(100);

WriteCmd(0xAE); //display off

WriteCmd(0x20); //Set Memory Addressing Mode

WriteCmd(0x10); //00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid

WriteCmd(0xb0); //Set Page Start Address for Page Addressing Mode,0-7

WriteCmd(0xc8); //Set COM Output Scan Direction

WriteCmd(0x00); //---set low column address

WriteCmd(0x10); //---set high column address

WriteCmd(0x40); //--set start line address

WriteCmd(0x81); //--set contrast control register

WriteCmd(0xff); //亮度 0x00~0xff

WriteCmd(0xa1); //--set segment re-map 0 to 127

WriteCmd(0xa6); //--set normal display

WriteCmd(0xa8); //--set multiplex ratio(1 to 64)

WriteCmd(0x3F); //

WriteCmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content

WriteCmd(0xd3); //-set display offset

WriteCmd(0x00); //-not offset

WriteCmd(0xd5); //--set display clock divide ratio/oscillator frequency

WriteCmd(0xf0); //--set divide ratio

WriteCmd(0xd9); //--set pre-charge period

WriteCmd(0x22); //

WriteCmd(0xda); //--set com pins hardware configuration

WriteCmd(0x12);

WriteCmd(0xdb); //--set vcomh

WriteCmd(0x20); //0x20,0.77xVcc

WriteCmd(0x8d); //--set DC-DC enable

WriteCmd(0x14); //

WriteCmd(0xaf); //--turn on oled panel

}
